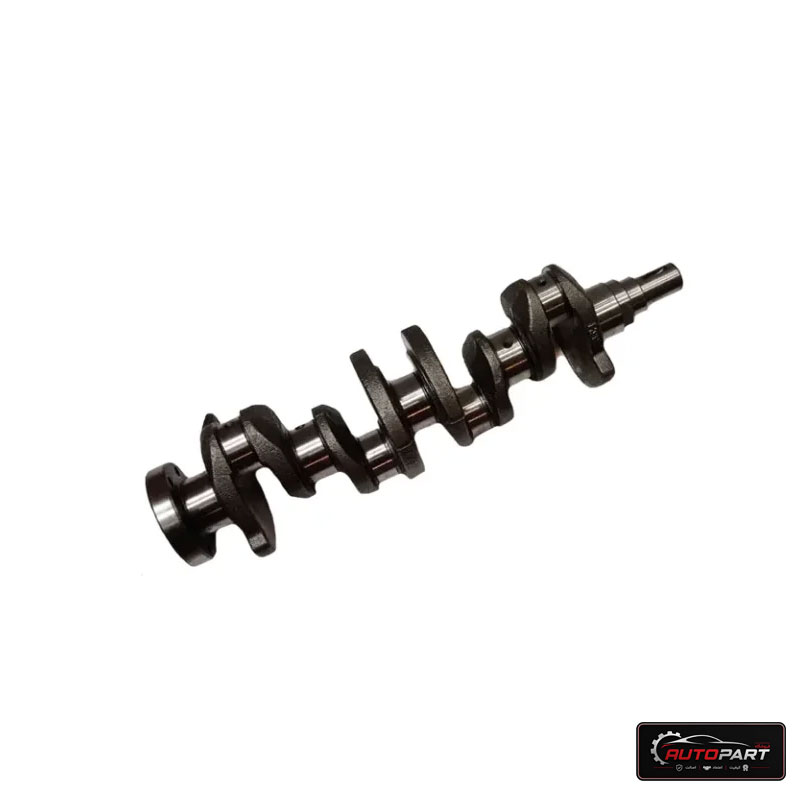

میل لنگ MVM 315
خلاصه اجمالی
میل لنگ MVM 315 یکی از اصلیترین قطعات موتور است که حرکت رفت و برگشتی پیستونها را به حرکت دورانی تبدیل میکند. این قطعه از طریق شاتونها با پیستونها در ارتباط است و نیروی تولیدشده در اثر احتراق را به فلایویل و در نهایت به سیستم انتقال قدرت منتقل میکند.
MVM 315 با موتور SQR477F عرضه شده است. این موتور ۴ سیلندر خطی و ۱.۵ لیتری است و کورس پیستون آن ۷۹.۵۲ میلیمتر اعلام شده است.
سلامت میل لنگ تأثیر مستقیمی بر عملکرد موتور، لقی یاتاقانها، فشار روغن و نرمی کارکرد موتور دارد. در صورت ساییدگی یا تاب داشتن میل لنگ، بررسی تخصصی و اندازهگیری دقیق آن ضروری است.
میل لنگ MVM 315 چیست و چه کاربردی دارد؟
میل لنگ یا Crankshaft قطعهای دوار در قسمت پایینی موتور است که حرکت خطی پیستونها را به حرکت چرخشی تبدیل میکند.
پیستون از طریق شاتون به میل لنگ متصل است. هنگام احتراق، پیستون به سمت پایین حرکت میکند و این نیرو توسط شاتون به میل لنگ منتقل میشود. طراحی میل لنگ باعث تبدیل این حرکت به چرخش میشود.
میل لنگ همچنین محل قرارگیری ژورنالهای اصلی و ژورنالهای شاتون است. این قسمتها بهوسیله یاتاقانها پشتیبانی میشوند و روغن موتور برای کاهش اصطکاک بین سطوح در این نواحی جریان دارد.
در موتور SQR477F، قطر ژورنال اصلی میل لنگ حدود ۴۸.۹۹ میلیمتر و قطر ژورنال شاتون حدود ۴۴.۹۰ میلیمتر اعلام شده است.
علائم خرابی یا فرسودگی میل لنگ MVM 315
خرابی میل لنگ ممکن است با علائم مختلفی همراه باشد:
- ایجاد صدای ضربه یا تقتق از قسمت پایین موتور
- افزایش لقی یاتاقانها
- افت فشار روغن موتور
- لرزش غیرعادی موتور
- وجود براده فلزی در روغن موتور
- ایجاد خط و خش روی ژورنالهای میل لنگ
- ساییدگی یا تغییر شکل ژورنالها
- تاب داشتن میل لنگ
- افزایش غیرعادی صدای موتور در دورهای مختلف
- آسیب دیدن یاتاقانهای اصلی یا شاتون
- گیرپاژ یا قفل شدن موتور در شرایط شدید
البته این علائم همیشه به معنی خرابی خود میل لنگ نیستند. خرابی یاتاقان، کمبود روغن، ایراد سیستم روغنکاری یا آسیب شاتون نیز میتواند علائم مشابهی ایجاد کند.
مشخصات فنی میل لنگ MVM 315
- نام قطعه: میل لنگ
- نام انگلیسی: Crankshaft
- خودرو: MVM 315
- موتور: SQR477F
- حجم موتور: ۱۴۹۷ سیسی
- تعداد سیلندر: ۴ سیلندر خطی
- کورس پیستون: ۷۹.۵۲ میلیمتر
- قطر ژورنال اصلی میل لنگ: حدود ۴۸.۹۹ ± ۰.۰۱ میلیمتر
- قطر ژورنال شاتون: حدود ۴۴.۹۰ ± ۰.۰۱ میلیمتر
- حداکثر تاب مجاز میل لنگ: حدود ۰.۰۵ میلیمتر
- لقی محوری میل لنگ: حدود ۰.۰۹۳ تا ۰.۳۰۳ میلیمتر
- لقی شعاعی یاتاقان اصلی: حدود ۰.۰۱۱ تا ۰.۰۵۸ میلیمتر
- قطعه مرتبط با یاتاقانهای اصلی و شاتون
- انتخاب نهایی قطعه باید بر اساس کد موتور و اندازهگیری میل لنگ انجام شود.
اهمیت یاتاقان در عملکرد میل لنگ
میل لنگ بهصورت مستقیم روی یاتاقانها نمیچرخد، بلکه بین ژورنالهای میل لنگ و سطح یاتاقان یک لایه روغن ایجاد میشود. به همین دلیل، لقی مناسب بین میل لنگ و یاتاقان اهمیت زیادی دارد.
اگر لقی بیش از حد باشد، ممکن است فشار روغن کاهش پیدا کند و صدای غیرعادی از قسمت پایین موتور شنیده شود. از طرف دیگر، لقی نامناسب یا کمبود روغن میتواند باعث افزایش اصطکاک و آسیب به ژورنالهای میل لنگ شود.
در راهنمای تعمیر SQR477F، برای بررسی میل لنگ اندازهگیری قطر، گردی، استوانهای بودن، تاب و لقی محوری توصیه شده است.
چه زمانی میل لنگ MVM 315 نیاز به تعویض دارد؟
تعویض میل لنگ معمولاً زمانی مطرح میشود که آسیب یا فرسودگی آن از محدوده قابل قبول تعمیراتی خارج شده باشد.
مواردی مانند:
- تاب بیش از حد
- ساییدگی شدید ژورنالها
- خط و خش عمیق
- تغییر شکل ژورنالها
- خارج شدن قطر ژورنال از محدوده استاندارد
- آسیب جدی در اثر یاتاقان زدن
- ترک یا شکستگی میل لنگ
میتوانند نیاز به تعویض میل لنگ را ایجاد کنند.
در تعمیر موتور، صرفاً مشاهده ظاهری میل لنگ کافی نیست و اندازهگیری دقیق با ابزار مناسب باید انجام شود.
نکات مهم هنگام خرید میل لنگ MVM 315
هنگام خرید میل لنگ MVM 315 به نکات زیر توجه کنید:
- کد موتور خودرو را با میل لنگ تطبیق دهید.
- قطعه باید برای موتور SQR477F مناسب باشد.
- قطر ژورنالهای اصلی و شاتون قبل از نصب بررسی شود.
- میل لنگ از نظر تاب، خط و خش و خوردگی بررسی شود.
- وضعیت یاتاقانهای اصلی و شاتون همزمان بررسی شود.
- اگر موتور قبلاً تعمیر شده، اندازه ژورنالهای میل لنگ حتماً اندازهگیری شود.
- در صورت تراشکاری میل لنگ، سایز مناسب یاتاقان تعمیراتی باید بر اساس اندازه نهایی ژورنال انتخاب شود.
- قبل از نصب، مسیرهای روغنکاری میل لنگ باید کاملاً تمیز باشند.
- از نصب میل لنگ بدون بررسی لقی یاتاقانها خودداری کنید.
- در صورت وجود اختلاف بین مدلهای مختلف MVM 315، شماره فنی و مشخصات موتور با قطعه تطبیق داده شود.
خرید میل لنگ MVM 315
میل لنگ MVM 315 از قطعات حساس و مهم موتور است و انتخاب صحیح آن برای عملکرد مناسب مجموعه موتور اهمیت زیادی دارد. از آنجا که میل لنگ با یاتاقانهای اصلی، یاتاقانهای شاتون، شاتون و پیستون در ارتباط است، هرگونه اختلاف در ابعاد میتواند باعث ایجاد مشکل در موتور شود.
برای خرید، علاوه بر مدل خودرو، کد موتور، وضعیت تعمیراتی موتور و اندازه ژورنالهای میل لنگ را در نظر بگیرید. این موضوع بهخصوص برای موتورهایی که قبلاً تراشکاری یا تعمیر اساسی شدهاند اهمیت بیشتری دارد.
در بازار قطعات، کد فنی 477F-1005011AB نیز برای میل لنگ مرتبط با MVM 315 و موتورهای خانواده 477F فهرست شده است؛ با این حال، تطبیق شماره فنی با نمونه خودرو قبل از سفارش توصیه میشود.
